NBQC汽车淋雨试验室是对车身密封性能进行检验的重要检测装置

1、NBQC淋雨试验室结构

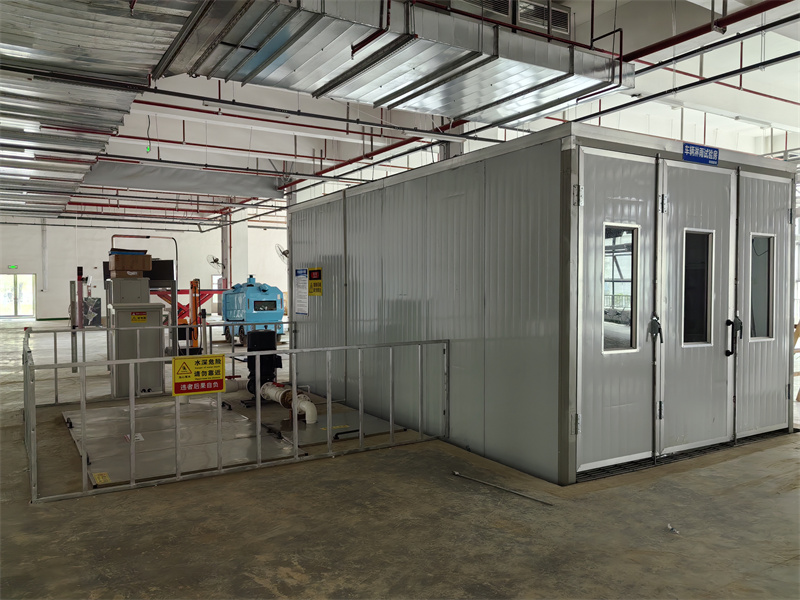

汽车淋雨试验室是车身密封检测的重要装置，主要有房体、喷淋系统、吹干系统及控制系统组成。(1)汽车淋雨试验房房体主要作用是形成封闭的试验区域与非试验区隔离，一般采用复合墙体结构，内层用镀锌板，外层为彩钢板，中间填隔音材料，骨架用型钢焊接而成，室体侧面设有玻璃窗，便于观察室内情况。

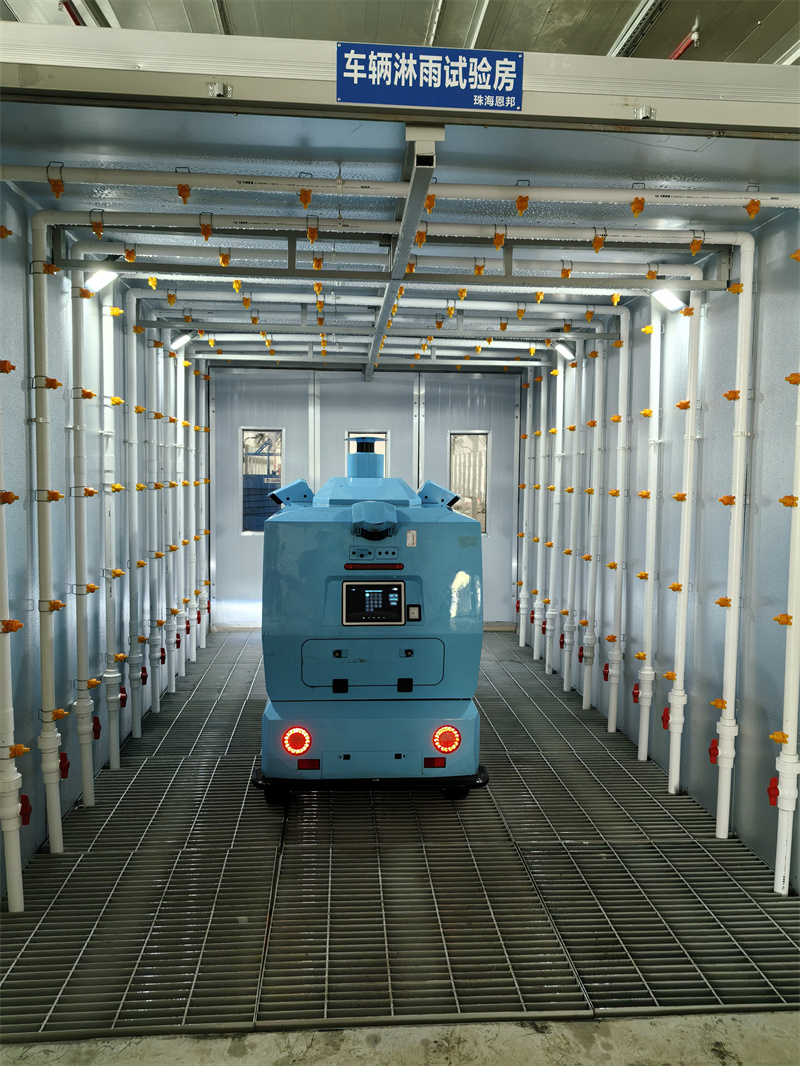

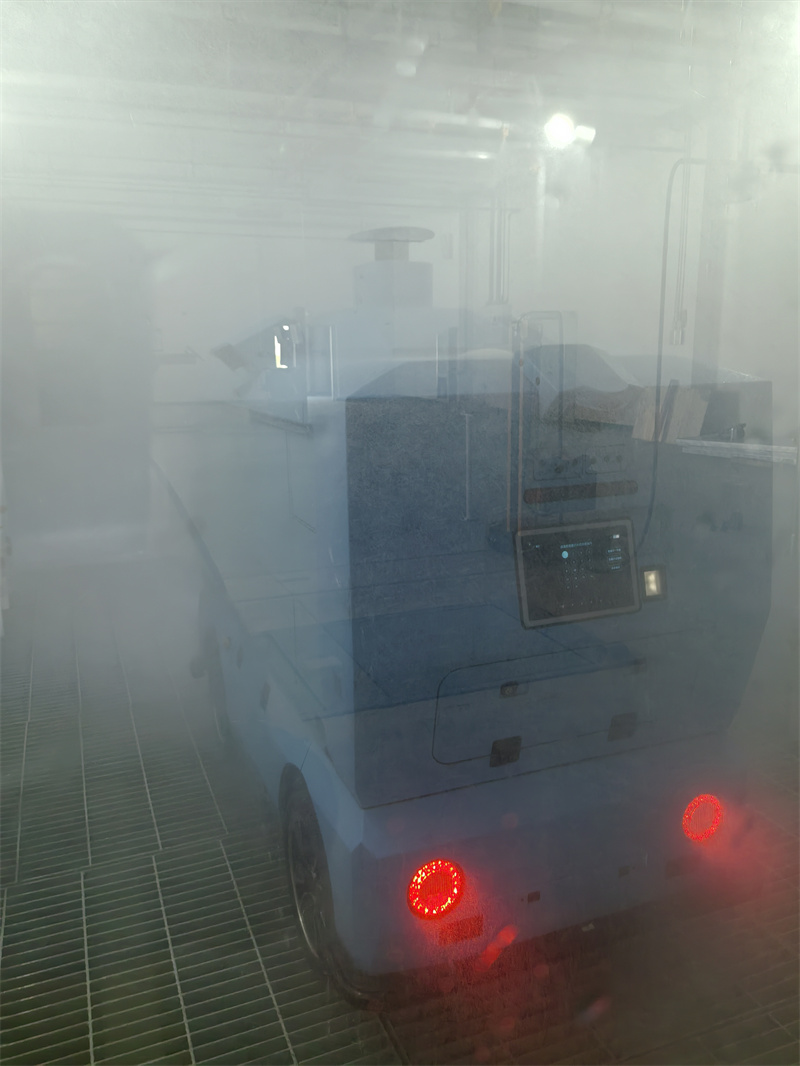

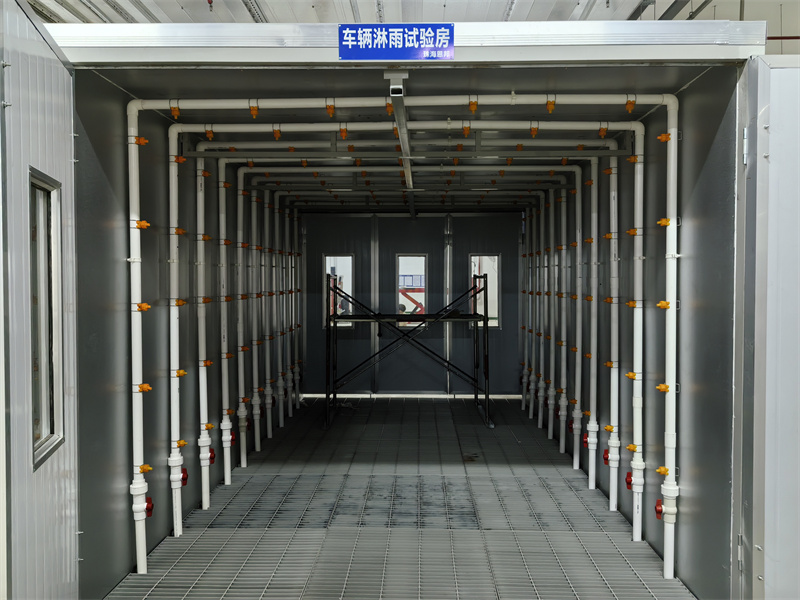

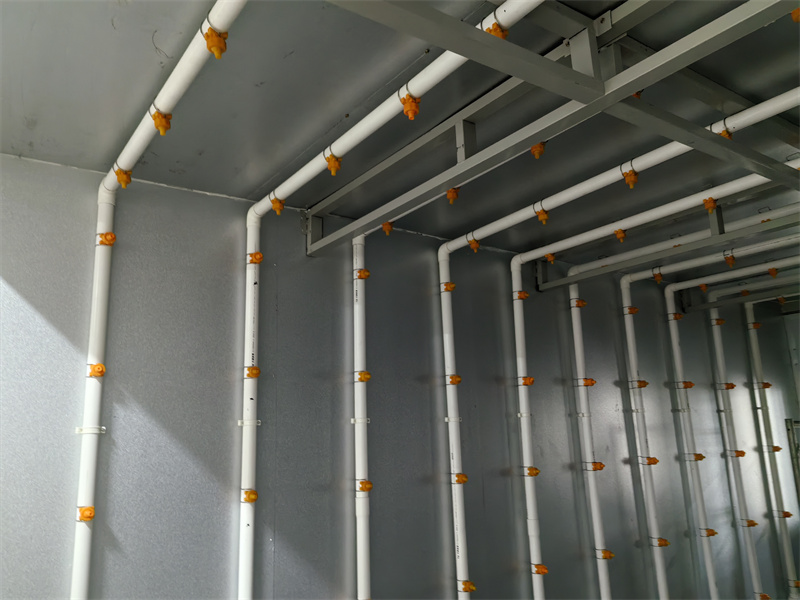

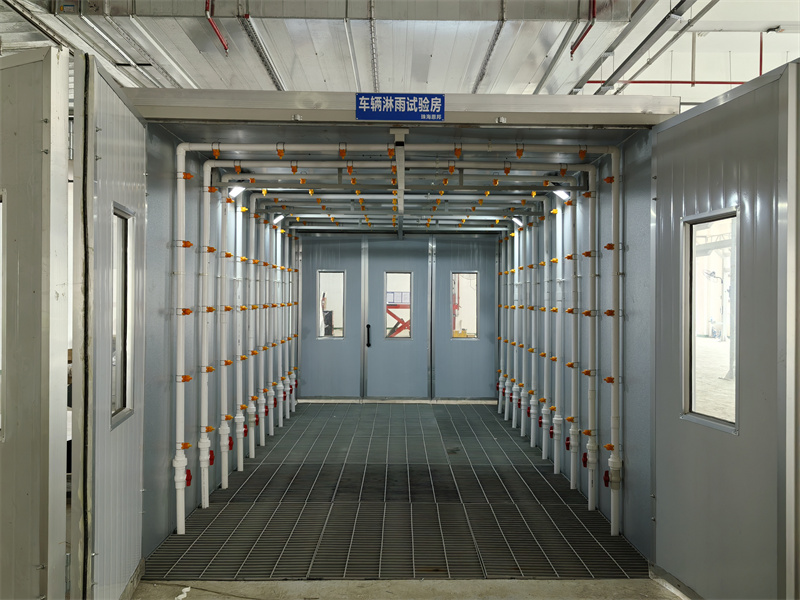

(2)喷淋系统产生模拟人工降雨，由水泵、水过滤装置、回水槽、回水池、吸水池、管路及喷嘴等组成。喷淋水由水泵从吸水池泵出，经过滤器进入管路从喷嘴喷出，进回水槽流入回水池，通过回水池沉淀过滤进入吸水池进行下一轮循环。

(3)吹干系统为保证车辆清洁，车辆完成淋雨测试后对车身表面试验水进行吹干，吹干形式有冷风、热风两种。JL7162淋雨试验室采用强冷风结构，其原理是当气流速度达到相当程度(20m/s以上)，使车身上的水形成水雾脱离车身。吹干系统由风机、风箱、风管等组成。风机产生强风经过滤后由风箱分配进入风管，均匀吹在试验车辆表面，使水与车身分离。

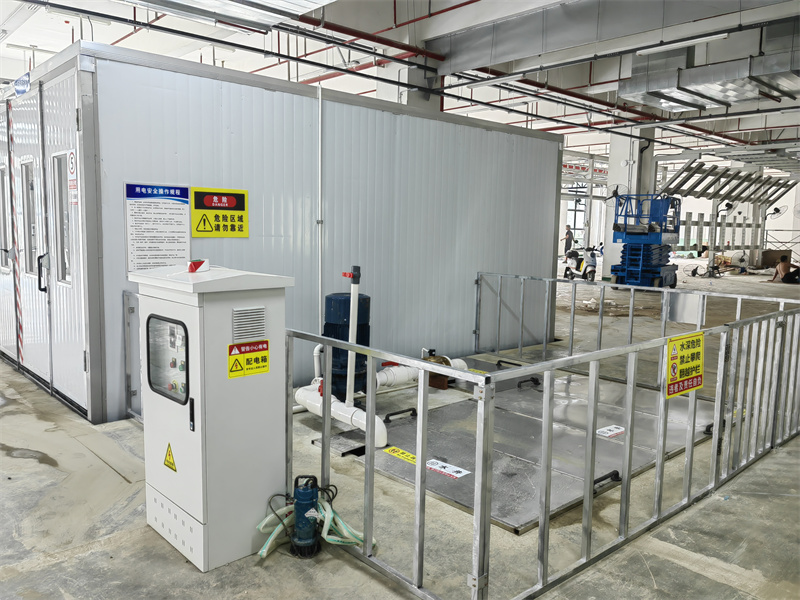

(4)控制系统由控制电器、流量计、压力表等组成，对车辆试验时间、淋雨强度、喷射压力进行调整控制。

NBQC 淋雨试验室淋雨参数：

1、水泵供水压力：0-300KPa 。

2、淋雨强度：车身顶部的淋雨强度可满足32mm/min；车侧面的淋雨强度可满足28mm/min；车底部的淋雨强度可满足20mm/min。淋雨强度满足以上要求外，设备最大淋雨强度：车身顶部淋雨强度不小于32mm/min，车侧面的淋雨强度不小于28 mm/min，车底部淋雨强度不小于20mm/min。（备注：具体实际淋雨强度以客户实际需求为准）

3、淋雨时间：0-9999S。

4、淋雨试验房尺寸：可根据试验物体大小定制，最大不超过40米。

NBQC淋雨试验房参照标准：

    《QC/T476-2007 客车防雨密封性试验方法》

    《GB 29753-2013 道路运输 食品与生物品冷藏车安全要求及试验方法》

    《QCT 449-2010 保温车、冷藏车技术条件及试验方法》
